Descripción

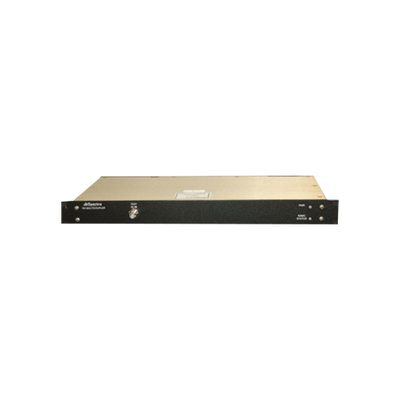

Multiacoplador de Recepción 370-512 MHz para 8 Canales.
Características y Beneficios:
- Puertos de filtro posterior: Permiten un filtro secundario para una mayor selectividad después del LNA para minimizar el impacto en la figura de ruido.
- Puerto de prueba de 30 dB: Permite la prueba de sensibilidad estática y efectiva del receptor sin desconectar la trayectoria de RX.
- Atenuador Electrónico Ajustable: Atenuador ajustable de 1-15 dB (pasos de 1 dB) para optimizar la ganancia de reserva del sistema.
- Monitoreo de Alarma LNA (opcional): Proporciona contacto seco para alarma externa e indicadores LED locales.
- Diseño LNA: LNA acoplado en cuadratura para obtener una figura de ruido óptima y una excelente intercepción de tercer orden.
- Divisor (Splitter) Auto-Terminada: Los puertos no utilizados en las salidas del divisor no requieren "Carga Terminal".
- Respaldo de Batería: Los modelos de CA admiten una entrada de alimentación secundaria de 12 Vcc.
Especificaciones:
- Rango de frecuencia: 370-512 MHz.
- Número de canales: 8.
- Tipo de LNA: Acoplamiento por Cuadratura.
- Figura de Ruido LNA: 2,2 dB (370-470 MHz); 2,5 dB (470-512 MHz).
- Ganancia de LNA (0 dB de Aten.): 9.0 / 9.5 dB.
- LNA OIP3:> +40 dBm.
- Aislamiento de RX a RX: 20 dB (min).
- VSWR (Entrada / Salida): 1.5:1 (a 50 Ohms).
- Requerimiento de alimentación: 90-240 Vca / 12 Vcc.
- Atenuador: Ajustable de 1-15 dB en pasos de 1 dB.
- Puerto de prueba: Acoplador de 30 dB.
- Acabado: negro / oro Alodine.
- Conectores: Entrada y Puerto-Filtro; N(H.) / Salida y Puerto-Prueba; BNC (H).
- Alarma (opcional): Conector tipo bloque.
- Herraje de montaje: Rack EIA de 19 pulgadas.
- Rango de temperatura: -30 ºC a +60 ºC.
- Dimensiones (Alto x Ancho x Fondo): 44.5 (1RU) x 482.6 x 260.4 mm.
* Pregunte por el Tiempo de Entrega.
