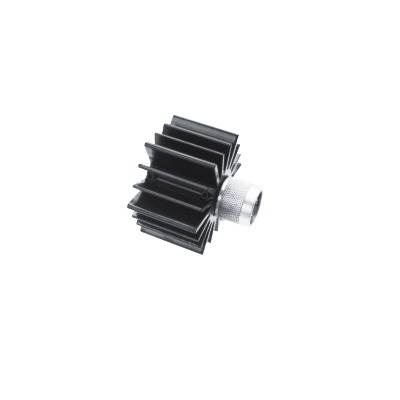

Carga Fantasma Terminal de 50 Ohm, 10 Watt, CD-10 GHz, N Macho.
10TMN = 10 W, Carga de convección, conector N Macho
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
- Diseño de enfriamiento por convección, no requiere placa de enfriamiento
- Frecuencias de DC a 10 GHz
- No requiere alimentación AC
- Construcción robusta
- Operación de banda ancha
- Impedancia: 50 Ohm
- Rango de Frecuencia: DC a 10 GHz
- Potencia: 10 Watts
- Conector: N Macho
- VSWR: 1.10:1 máximo de DC a 1 GHz
- VSWR: 1.15:1 máximo de 1 a 3 GHz
- Temperatura de Operación: -40 °C a +40 °C
- Humedad: 95% no condensante
- Acabado: Aluminio anodizado negro
- Dimensiones: 56 mm x 59 mm de diámetro
- Peso: 168 g
- Terminación de carga RF
- Pruebas y mediciones en sistemas RF
- Instrumentación de laboratorio
- Sistemas de comunicación
- Equipos de prueba de campo
- Método de Enfriamiento: Seco, por convección
- Temperatura Ambiente: -40 °C a 40 °C
- Humedad: 95% no condensante
- Acabado: Aluminio anodizado negro
- Dimensiones: 56 mm x 59 mm de diámetro
- Peso: 168 g
- Conector: N Macho
- Impedancia: 50 Ohm
- Rango de Frecuencia: DC a 10 GHz
- 10 W: DC a 1 GHz
- 10 W: 1 a 3 GHz
10TMN = 10 W, Carga de convección, conector N Macho
Las cargas de RF enfriadas por convección de Bird son conocidas por su alta calidad, construcción robusta y clasificaciones conservadoras de potencia. Estas cargas están completamente blindadas contra la producción de radiación espuria y su diseño de autoenfriamiento no requiere placa de enfriamiento.
La carga fantasma 10TMN está diseñada para aplicaciones de RF donde se requiere una terminación de 50 Ohm con capacidad de disipación de 10 Watts. Su diseño compacto y su conector N macho la hacen ideal para una variedad de aplicaciones de prueba y medición en entornos industriales y de laboratorio.
