Descripción

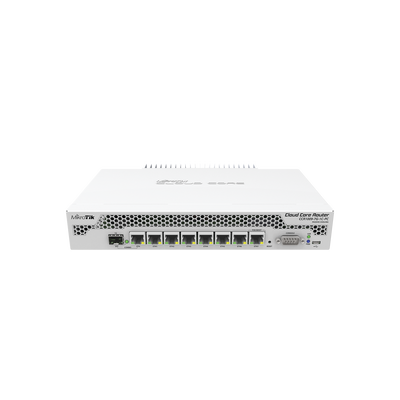

CCR1009-7G-1C-PC
La nueva revisión actualizada de CCR1009 está aquí. Hemos tratado de combinar todos los comentarios de los clientes y las mejores prácticas en la fabricación de dispositivos de CCR que hemos aprendido en los últimos tres años, desde que se pusieron en marcha los primeros dispositivos CCR1009.
Cambios importantes:
Sin Chip de Switch - el dispositivo incluye ahora sólo puertos Ethernet independientes, cada uno con una conexión directa a la CPU, lo que permite superar la limitación anterior 1Gbit compartida desde los puertos de primer orden interruptor y utilizar todo el potencial de poder de procesamiento de la CPU en esos puertos.
Combo-puerto - una única interfaz de software 1Gbit que tiene dos interfaces de hardware - una jaula SFP y un puerto Gigabit Ethernet, lo que permite utilizar cualquier tipo de conexión a su disposición. También es posible cambiar entre las dos interfaces físicas en RouterOS. En un caso de desconexión de la combinación de puertos proporciona hardware de conmutación por error función.
100Mbps apoyo SFP - este es nuestro primer dispositivo que soporta módulos de fibra 100BASE-LX / 100BASE-SX / 100BASE-BX, así como módulos estándar 1,25G SFP.
Más rendimiento - porque los puertos están conectados directamente a la CPU, la nueva CCR1009 puede lograr incluso un mayor rendimiento.
Esta unidad está equipada con caja de refrigeración pasiva, dos tubos térmicos y un disipador de calor especialmente diseñado, por lo que su completamente en silencio. Es impulsado por un adaptador de 24V 2.5A AC / DC externa y es compatible con redundancia de alimentación si también la conecte a la puerta de entrada de PoE.
*1 año de garantía.
Características principales de RouterOS
Specifications
| Details | |
|---|---|
| Product code | CCR1009-7G-1C-PC |
| Architecture | TILE |
| CPU | TLR4-00980CH-10CE-A3b |
| CPU core count | 9 |
| CPU nominal frequency | 1 GHz |
| Dimensions | 272x190x47mm |
| License level | 6 |
| Operating System | RouterOS |
| Size of RAM | 1 GB |
| Storage size | 128 MB |
| Storage type | NAND |
| Tested ambient temperature | -20C to +60C |
Powering
| Details | |
|---|---|
| Max Power consumption | 25W |
| PoE in | Passive PoE |
| PoE in input Voltage | 18-57 V |
| Number of AC inputs | 1 |
| AC input range | 100-240 V |
| Number of DC inputs | 2 (PoE-IN, DC jack) |
| DC jack input Voltage | 18-57 V |
Ethernet
| Details | |
|---|---|
| 10/100/1000 Ethernet ports | 7 |
| Ethernet Combo ports | 1 |
Peripherals
| Details | |
|---|---|
| Number of USB ports | 1 |
| Serial port | RS232 + Header |
| USB Power Reset | Yes |
| USB slot type | microUSB type AB |
Other
| Details | |
|---|---|
| CPU temperature monitor | Yes |
| Current Monitor | Yes |
| PCB temperature monitor | Yes |
| Voltage Monitor | Yes |
Ethernet test results
| CCR1009-7G-1C-PC | Tile 9 core all port test with combo-port | ||||||
| Mode | Configuration | 1518 byte | 512 byte | 64 byte | |||
| kpps | Mbps | kpps | Mbps | kpps | Mbps | ||
| Bridging | none (fast path) | 652.8 | 7,927.6 | 1,931.2 | 7,910.2 | 14,874.0 | 7,615.5 |
| Bridging | 25 bridge filter rules | 649.6 | 7,888.7 | 1,183.8 | 4,848.8 | 1,184.0 | 606.2 |
| Routing | none (fast path) | 652.8 | 7,927.6 | 1,931.2 | 7,910.2 | 14,581.0 | 7,465.5 |
| Routing | 25 simple queues | 652.8 | 7,927.6 | 1,686.0 | 7,175.6 | 1,699.6 | 1,142.1 |
| Routing | 25 ip filter rules | 615.8 | 7,478.3 | 660.9 | 2,812.8 | 668.3 | 449.1 |
Included parts
