Descripción

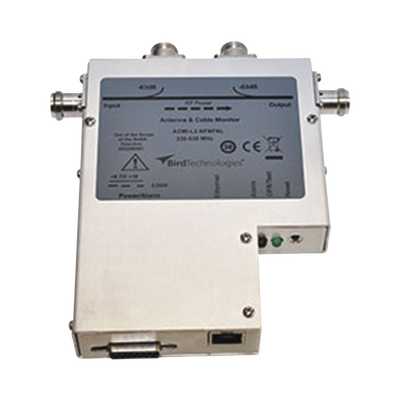

Monitor de Antena y Cable con Alarma, 136-225 MHz, 100 Watt. 12 Vcd.
- El Monitor de Antena y Cable de BIRD es la solución confiable para monitorear sus sistemas de transmisión de RF.
- Los proveedores de servicios y el usuario final autosuficiente pueden depender de este monitor y alarma para mantener sus sitios críticos en funcionamiento.
- Diseñado para detectar fallas de antenas y cables que los monitores VSWR internos del transmisor pueden no detectar.
- Un acoplador integral con alta directividad optimiza la precisión de la medición.
- Mide pequeños cambios en la VSWR de la antena con altas pérdidas en el alimentador y en la interfaz y proporciona una funcionalidad precisa de medición de potencia de RF en línea.
Características del producto
- Proporciona múltiples alarmas si ocurre una falla en la antena o el cable.
- Mide la potencia promedio real de señales con características de pico a promedio altas; funciona con cualquier modulación.
- Monitorea la potencia de salida del transmisor e incluye alarmas de baja o alta potencia.
- Acceso remoto con monitoreo y control a través de interfaces seriales y Ethernet.
- Se incluye como entrada estándar Push-To-Talk (PTT) para evitar la activación de falsas alarmas cuando el transmisor (radio) no está activado.
Aplicaciones
- 3G
- Transmisión de baja potencia.
- CDMA y CDMA 2000
- Borde
- GSM
- Microonda
- Paginación
- TDMA
- TETRA Y TETRAPOL
- VHF y UHF
- LMR
- WLL
ESPECIFICACIONES
Medición
- Rango de frecuencia: 136 a 225 MHz.
- Rango de medición ACMI: 2,5 a 100 W.
- Precisión de potencia: 136 a 225 MHz, ± 10%
- Pérdida de inserción: 108 a 960 MHz, 0,1 dB
- VSWR para 108 a 960 MHz: 1.07 (conectores N o 7/16)
- Directividad reflejada para 108 a 960 MHz: 30 dB
Características VSWR de la Alarma
- Punto de ajuste de alarma: 1.3, 1.4, 1.5, 1.6, 1.7, 1.8, 1.9, 2.0, 2.1, 2.2, 2.3, 2.4, 2.5 a 1.
- Tipo de contacto de relé: Seco, forma C, contactos de relé, común, normalmente abierto, normalmente cerrado.
- Clasificación de contacto: 100 VDC @ 0.5A
- Alarma visual: El LED rojo se iluminará para indicar una alarma.
- Estímulo: Cuando se exceda el punto de ajuste del VSWR, tiempo de respuesta proporcional a la sobrecarga.
- Restablecer: Entrada remota del interruptor de restablecimiento mecánico local (Restablecer si VCC es de 0 a +0,8 voltios).
- Presione para hablar: + 5 / + 24 VCC para activar.
Sistema
- General: Sensor Thruline® para inserción directa en línea de 50 ohm.
- Potencia máxima de la sección de línea: Depende de la frecuencia y el conector.
- Productos de intermodulación pasiva: Menor de -130 dBc.
- Requisitos de alimentación ACMI: ± 9 a 18 VCC o ± 18 a 36 VCC o ± 36 a 72 VCC.
Interfaces
- Conectores: Hembra N, TNC o BNC.
- Acoplamiento: -63 dB aprox., Sujeto a cambios en la potencia de escala completa.
- Conectores RF: N o 7/16 DIN, consulte tabla.
- Conector de alarma / alimentación: Conector “D” hembra de 15 pines.
- Puerto serie (ACM): RS-232, 9600 baudios, sin paridad, 8 bits de datos, 1 bit de parada, sin protocolo de enlace.
- Puerto Ethernet (ACMI): 10/100-BASE-T (detección automática) Versión de Ethernet 2.0 / IEEE 802.3
- Protocolos: ARP, UDP / IP, DHCP, BOOTP, Auto IP, HTTP y SNMP.
- LED izquierdo: Ámbar: 10 Mbps. Verde: 100 Mbps.
- LED derecho Ámbar: semidúplex. Verde: dúplex completo.
- Seguridad: Cifrado de 128 bits.
Medio Ambiente
- Temperatura de funcionamiento: 32 °F a 122 °F (0 °C a 50 °C).
- Temperatura de almacenamiento: -4 °F a 176 °F (-20 °C a 80 °C).
- Humedad: De 0 a 95% máxima (sin condensación).
- Altitud: Hasta 3000 metros sobre el nivel del mar.
Físicas
- Tamaño (con conectores): 7.6" x 7.2" x 1.06" (192 mm x 183 mm x 27 mm).
- Peso: Menor de 2 lb (0.9 kg).
