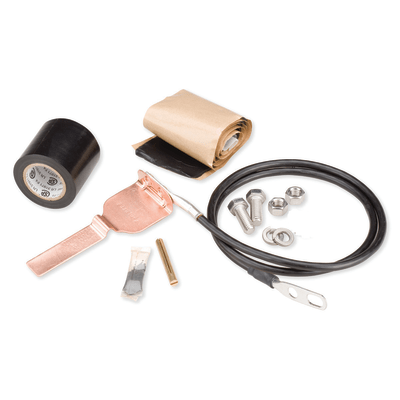

Kit de Puesta a Tierra HELIAX para Cable Coaxial Corrugado 1-1/4 pulgadas
El Kit de Puesta a Tierra HELIAX es una solución profesional diseñada para proporcionar una conexión a tierra segura y confiable en sistemas de cable coaxial corrugado 1-1/4 pulgadas y guías de onda elípticas. Fabricado con materiales de al…
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
El Kit de Puesta a Tierra HELIAX es una solución profesional diseñada para proporcionar una conexión a tierra segura y confiable en sistemas de cable coaxial corrugado 1-1/4 pulgadas y guías de onda elípticas. Fabricado con materiales de alta calidad y cumpliendo con rigurosos estándares militares, este kit garantiza protección contra sobretensiones, rayos y condiciones ambientales extremas, asegurando la integridad del sistema y la continuidad operativa.
- Capacidad de manejo de corriente de 100,000 amperios pico probada según MIL-STD-1757
- Conductor de cobre calibre 6 con revestimiento de PVC para máxima conductividad y durabilidad
- Diseñado para cable coaxial corrugado y guías de onda elípticas WR112/WG15/R84 y WR137/WG14/R70
- Rango de temperatura operativa de -40°C a +85°C (-40°F a +185°F)
- Protección IP68 contra inmersión según IEC 60529:2001
- Incluye cinta de butilo de 24 pulgadas y cinta PVC de 2 pulgadas para sellado hermético
- Cumple con estándares MIL-STD-188-124A para puesta a tierra, conexión y blindaje
- Resistencia a corrosión, lluvia helada, humedad y UV según métodos MIL-STD
- Diámetro compatible: 38.354 mm a 40.132 mm (1.51 in a 1.58 in)
- Longitud conductor de puesta a tierra: 609.6 mm (24 in)
- Remoción de chaqueta de cable: 55.88 mm a 58.42 mm (2.2 in a 2.3 in)
- Material de la correa de puesta a tierra: Cobre
- Material del remache: Cobre
- Tipo de orejeta: Orejeta de dos orificios fijada en fábrica
- Tamaño de rosca: 3/8 pulgadas
- Peso bruto: 0.72 kg (1.587 lb)
- Temperatura de almacenamiento: -40°C a +80°C (-40°F a +176°F)
- Compatibilidad con cable coaxial corrugado 1-1/4 pulgadas
- Compatibilidad con guías de onda elípticas: WR112 | WG15 | R84 y WR137 | WG14 | R70
- Orejeta de dos orificios para conexión segura a tierra
- Sistema de sellado con cinta de butilo y cinta eléctrica PVC
- Método de impermeabilización: Butilo y cinta eléctrica
Especificaciones
Datos físicos y de venta. Verificados contra el catálogo oficial del fabricante.
