Descripción

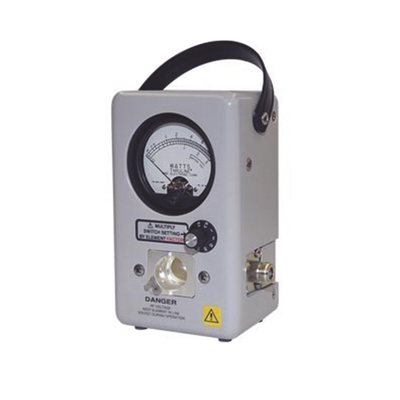

Wattmetro de RF de Potencia Múltiple con Precisión de Lectura de ± 5%
- El Wattmetro de RF 4410A tiene los principios básicos y el "aspecto y tacto" del Modelo 43, pero lo transforma en un instrumento de alto rango dinámico de alta precisión.
- Medidor de rango lineal de escala reflejada tiene 2 rangos conmutables, 0-1 y 0-3.
- La potencia se lee como un múltiplo del valor indicado por el puntero, la ubicación del punto decimal depende de la posición del interruptor de rango y el factor impreso en el elemento enchufable.
- Los rangos de potencia cubiertos por elementos individuales son de 300 mW a 1 KW y de 2 W a 10 KW, escala completa.
- Para la mayoría de los elementos, la precisión es de +/- 5% en cualquier lugar por encima del 20% de la escala completa.
- El circuito funciona con una batería alcalina estándar de 9V.
Características
- Mediciones de potencia CW y FM precisas con compensación de temperatura de 200 kHz a 2,3 GHz y de 300 mW a 10 kW
- Utiliza elementos especiales de amplio rango de la serie 4410
- Precisión de amplio rango sobre un rango dinámico de 37 dB
- Conectores de cambio rápido (QC) para minimizar la necesidad de adaptadores al realizar mediciones críticas.
ESPECIFICACIONES:
| Modelo | 4410A |
| Descripción | Wattmetro de Potencia Múltiple |
| Rango de Potencia | 300 mW a 1 kW o 2 W a 10 kW escala completa con un solo elemento. |
| Rango de Frecuencia | 200 kHz a 2.3 GHz CW o FM |
| VSWR | 1.25 max. con conectores N Macho a 2300 MHz. |
| Exactitud | ± 5% de lectura para cualquier lectura por encima del 20% del rango de potencia seleccionado para señales FM o CW sin AM. Esta precisión se mantiene para un rango dinámico completo de 37 dB con cada elemento 4410 (excepto No. 4410-1, 200 kHz a 535 kHz, que tiene una precisión de ± 10% de la lectura, a 2,3 GHz, que tiene una precisión de ± 8% de leer.) |
| Rango de Sobre Uso | Al 120% de la escala completa nominal. |
| Protección | (es decir, 12 W, 120 W, 1200 W o 12 000 W). No se producirá ningún daño o degradación de la unidad, independientemente de la posición del interruptor selector de rango. |
| Conectores | Tipo QC (N Hembra suministrado normalmente). |
| Dimensiones | (H x W x D)(Alto x Ancho x Profundo) 6-7/8" x 5-1/8" x 3-5/8", incluyendo conectores 175 x 130 x 92 mm |
| Peso | 3 lbs. (1.4 kg) |
| Batería | 9V Alcalina. |
