Descripción
Especificaciones:
Cobertura de área amplia en un solo par de frecuencias
¿Que es Simulcast?
IDAS Simulcast sincroniza múltiples sitios de repetidores para una cobertura de repetidor de área amplia sin interrupciones usando solo un par de frecuencias, independientemente del número de sitios de repetidores en la red *. Cada sitio de repetidor en el sistema está compuesto simplemente por un controlador de red, antena GPS y repetidor. No se requiere una unidad de referencia de temporización externa, ninguna unidad de modulación adicional u otro equipo.
* El número máximo de sitios para un sistema IDAS Simulcast es 32.
Cobertura transparente
Los repetidores de transmisión simultánea transmiten una señal en la misma frecuencia y al mismo tiempo con sincronización GPS. Usando la señal digital, el sistema de transmisión simultánea IDAS puede reducir en gran medida la degradación de la señal en áreas superpuestas. Al ajustar el tiempo de la transmisión del repetidor, las áreas de señal superpuestas se pueden ajustar de manera relativamente simple.
Los repetidores transmiten una señal de enlace descendente sincronizada a la misma frecuencia.
Simulcast selecciona la mejor señal
Las señales de enlace ascendente recibidas por cada sitio de repetidor primero son recogidas por el repetidor maestro (controlador) a través de la red. La mejor señal de enlace ascendente se selecciona y distribuye a todos los sitios repetidores para su retransmisión.
El repetidor maestro selecciona la mejor señal para el enlace descendente.
Abundante línea de radio IDAS
Todos los terminales de radio IDAS compatibles con NXDN ™ se pueden usar en el sistema de transmisión simultánea IDAS. Además, los terminales de radio esperan una llamada sin escanear, por lo que se puede reducir el consumo de batería. Extiende el tiempo de funcionamiento, en comparación con un sistema multisitio convencional.
Escalabilidad y flexibilidad
La instalación y el mantenimiento de un sistema de transmisión simultánea no podría ser más fácil. Puede ampliar sin esfuerzo el área de cobertura simplemente agregando repetidores. No se requieren pares de frecuencias adicionales. Esos repetidores pueden integrarse en la red con una configuración simple (no es necesario reprogramar los terminales de radio).
La tecnología FDMA de 6.25 kHz es ideal para Simulcast
En un sistema de transmisión simultánea, hay un área superpuesta donde llegan múltiples señales desde dos o más sitios repetidores. La extensión de retardo significa la diferencia de tiempo entre recibir las señales, de acuerdo con la distancia desde los respectivos sitios repetidores. La propagación de retardo puede hacer que el audio recibido sea ininteligible, similar al desvanecimiento por trayectos múltiples, lo que reduce la cobertura del repetidor.
El sistema IDAS Simulcast envía voz y datos digitales a 4800 bps utilizando FSK de 4 niveles y tecnología FDMA de ancho de banda muy estrecho de 6.25 kHz. La duración del símbolo es de aproximadamente 420 microsegundos (μs). Esta larga duración del símbolo afecta a una muy pequeña interferencia entre símbolos (ISI). Como resultado, la tolerancia de propagación diferida del sistema IDAS Simulcast es de aproximadamente 60 μs. La simplicidad de un transmisor no lineal y la sincronización GPS permite que un sistema digital FDMA logre una amplia cobertura de repetidor como un sistema de transmisión simultánea FM simulcast.
En comparación, la tolerancia de propagación de retardo de un sistema DMR / P25 Fase 1 es de aproximadamente 30 μs, el radio de cobertura se reduce en una cantidad similar. En un sistema de transmisión simultánea P25, se requiere un sistema de modulación de transmisión simultánea lineal más complejo para mantener una mejor tolerancia a la propagación diferida y para una mayor cobertura del repetidor.
Ejemplo de aplicación: solución de comunicación de autopistas y ferrocarriles
El sistema IDAS Simulcast proporciona comunicación móvil a lo largo de una carretera o ferrocarril. Puede comunicarse todo el camino en el mismo canal.
Escalabilidad del sistema
La serie IC-FR5300 se puede actualizar fácilmente mediante la instalación de una tarjeta de red / controlador UC-FR5300 opcional y el software proporcionado con una tarjeta CF. Dependiendo de la densidad y la cobertura de la comunicación, su sistema de radio puede crecer de un solo sitio a un sistema de transmisión simultánea o un sistema de enlace troncal de sitios múltiples *, para satisfacer sus necesidades de comunicación.
* Se requieren terminales de radio IDAS compatibles para el enlace troncal multisitio.

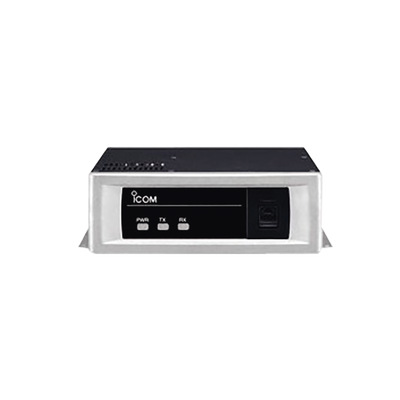

Repetidor Digital para operación en Protocolo NXDN.
Opera en espaciamiento de 6.25 kHz, logrando así un mejor aprovechamiento del espectro.
Ofrece la capacidad para operar en modo SIMULCAST DIGITAL.
Características Generales:
- 50 W a 50 % ciclo de trabajo (25 W a 100 % ciclo de trabajo).
- Conector DB-25H configurable con interconexiones.
- Envio de identificación en código Morse (CW).
- Candado contra lectura.
- Sensor de nivel bajo de alimentación con alerta audible.
- Alimentación 13.8 Vcc (No incluye fuente de alimentación).
- Cumple estándares militares MIL-STD 810 C/D/E/F.
- Aprobado por la FCC (Federal Communications Commission).
Características en DIGITAL / NXDN:
- Interfaz NXDN al aire.
- Operación en canales de 6.25 kHz.
- Encripción NXDN.
- VOCODER AMBE+2.
- Operación DIGITAL NXDN
- Controlador de Repetición para 16 grupos (RAN).
- Operacion en modo SIMULCAST.
