Descripción

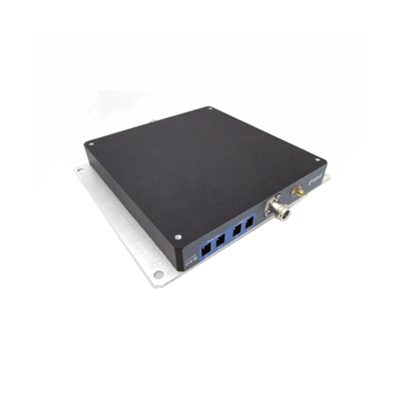

Transmisor Bypass para filtros Activos a Cristal desde banda Aérea 118 a 869 MHz.
Características del producto
- Conmutación basada en Diodo PIN, sin partes mecánicas.
- Permite el uso de la serie de Filtros Activos a Cristal Fiplex (ACF) en aplicaciones Simplex y Semi-Duplex.
- Baja Perdida por Inserción.
- Alto Aislamiento Tx/Rx.
- Tamaño compacto.
- Listo para ser instalado en aplicaciones de Filtros Activos a Cristal (Incluye cables de DC y RF).
- Simple puerto TX/Rx de antena para estación base, portátil, móvil, o cualquier otro equipo de radio.
- TETRA, P25, DMR, NXDN, convencionales y otros.
- Sistemas de Comunicación Aire-Tierra y Tierra.
- Aplicaciones en móviles, incluyendo Vehículos.
- Ambientes altamente congestionados de RF.
- Disponibles para bandas Aéreas, VHF and UHF.
| Especificación | Valor |
| Tipo | Transmisor de Paso (By-Pass) |
| Potencia de entrada (Máx.) | 50 W |
| VSWR (Máx.) | 1.31:1 max. |
| Conectores de RF | Puertos Tx/Rx y Antena: N Hembras ACF IN/OUT: SMA Hembras. |
| Alimentación, CD | 12 Vcc, 5 W. |
| Puertos de CD | Dos Puertos de entrada CD, principal y respaldo. |
| Dimensiones | 227 x 228 x 34 mm (9 x 9 x 1.3 in). |
| Peso | 1.8 kg (4 lbs). |
| Condiciones Ambientales | Aplicación en interiores, IP21 |
| Rango de Temperatura | -10º a +50º C (14º a 122ºF) |
| Modelo | Banda de Frecuencia | Pérdida por Inserción |
| TXBP-A1 | 118-137 MHz | 0.4 dB |
| TXBP-11 | 136-155 MHz | 0.5 dB |
| TXBP-12 | 155-174 MHz | 0.5 dB |
| TXBP-41 | 380-430 MHz | 0.7 dB |
| TXBP-42 | 430-490 MHz | 0.7 dB |
| TXBP-43 | 480-527 MHz | 0.8 dB |
| TXBP-71 | 763-806 MHz | 1.2 dB |
| TXBP-82 | 806-869 MHz | 1.2 dB |
