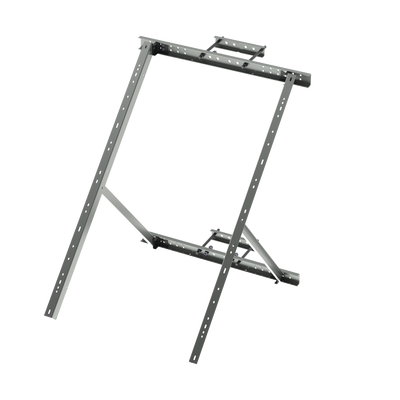

Descripción
Características Funcionales:
• Diseño Robusto
• Fácil Armado
• Alta resistencia Mecánica
• Incluye bracket de sujeción (No se requiere fleje)
• Alta compatibilidad entre módulos solares (Ver compatibilidad)
• Acabado en Galvanizado electrolítico para retrasar la generación de óxido.
Peso: 15 kg.
Compatibilidad Para Instalación:
| Compatibilidad En Torre |
Compatibilidad En Poste |
|||
| Modelo | 1 Celda | 2 Celdas | 1 Celda | 2 Celdas |
| PRO-PROSE-5012 |  |
 |
|
|
| PRO-PROSE-8512 | |
|
|
|
| PRO-PROSE-12512 | |
|
|
|
| PRO-PROSE-15012 | |
|
|
|
| PROSE-230W | |
|
|
|
| PRO-PROSE-25024 | |
|
|
|
| WK-5012 | |
|
|
|
| WK-8512 | |
|
|
|
| WK-12512 | |
|
|
|
| WK-15012 | |
|
|
|
| WK-230W | |
|
|
|
| WK-25024 | |
|
|
|
| SW-50 | |
|
|
|
| SW-85 | |
|
|
|
| SW-150 | |
|
|
|
| SW-250 | |
|
* |
|
| EPL5012 | |
|
|
|
| EPL8512 | |
|
|
|
| EPL12512 | |
|
|
|
| EPL15012 | |
|
|
|
| EPL26024 | |
|
|
|
Aceptable No recomendable
* Para la instalación del panel SW-250 es necesario realizar perforaciones adicionales en el marco del panel.
** Para instalación de un segundo panel solar se debe comprar un kit de tornillos modelo SS-P-B-KIT.
Recomendaciones de Instalación.
• La instalación debe ser elaborada por personal capacitado (2 Personas).
• No recomendado para zonas de altas corrientes de aires.
• La instalación no debe exceder los 6 metros de altura al nivel promedio de suelo.
• Mástil recomendado para instalación 6' ced. 40 como mínimo (8' diámetro externo máximo).
• Compatible con tramos STZ30, STZ30G, STZ35, STZ35G, STZ45 y STZ45G.
• No se recomienda instalar más de un montaje en la torre.
• Es Responsabilidad del instalador realizar una correcta cimentación del mástil o torre para asegurar una instalación segura.
El montaje no incluye mástil, tramos, ni módulos solares.
SYSCOM no se hace responsable por instalaciones realizadas fuera de las recomendaciones de fabricante.
Instalación en Poste.
Instalación en Torre.
Empaque de Montaje.
