SD35-VIAKON-Bobina de cable coaxial RG6U de 100 metros con malla de aluminio al 60 %, Calibre 18. Hecho en México.

Descripción

Descripción General

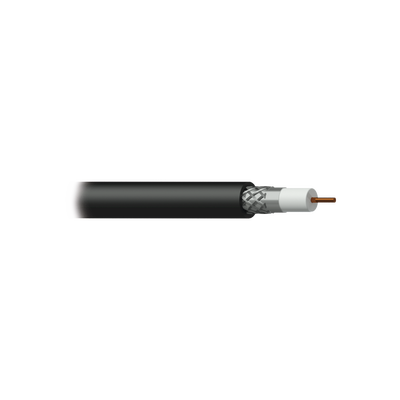

Cable Coaxial constituido por un conductor central de CCS (Copper Clad Steel) o cobre sólido, aislamiento de polietileno (PE) espumado por inyección de gas (SFS), blindaje doble formado por una cinta aluminizada más una malla trenzada de aluminio y cubierta exterior de policloruro de vinilo (PVC) retardante a la flama.

Especificaciones

UL 444 Communications Cable.

UL 1655 Community-Antenna Television Cable.

NEC Articulo 725 Señalizacion , Control Remoto y Circuitos de Potencia Limitada NMX-I-248-NYCE Cables para Telecomunicaciones y Cableado Estructurado

Principales Aplicaciones

Los cables Viakon® Coaxial RG 6/U son utilizados para la distribución de señales de radio y sistemas de televisión / satélite por cable. Utilizado para instalaciones de sistemas CATV de acuerdo a la National Electrical Code NEC y NFPA70.

Características

• Conductor : COBRE, Usualmente utilizado por su alta conductividad eléctrica y buenas propiedades mecánicas. CCS (ACERO RECUBIERTO DE COBRE): Ofrece mayor resistencia mecánica y a altas frecuencias tienen la misma conductividad que el de cobre solido ( efecto piel ).
• Existen dos formas de espumar al polietileno las cuales son químicamente y físicamente (inyección de nitrógeno).
• Cubierta:POLICLORURO DE VINILO ( PVC ) : Material más usado como cubierta para uso general. Proporciona buena flexibilidad, resistencia a agentes químicos y a la abrasión, no propaga la flama (anti flama ).

VENTAJAS

• Blindaje: Usualmente su objetivo es limitar el efecto de las tensiones inducidas por campos electromagnéticos que afectan en forma crítica la señal transmitida en los circuitos eléctricos o electrónicos.La efectividad del blindaje o pantalla se determina en base a la reducción tanto de las tensiones inducidas como de la radiación de la señal.El factor más importante a considerar es el porcentaje de cubrimiento del blindaje (porciento de la superficie total del conductor aislado cubierto físicamente por la pantalla metálica).Entre mayor es el cubrimiento mayor es la efectividad de la pantalla.
• La nueva generación de Cables Coaxiales VIAKON está basada en una tecnología de aplicación de dieléctrico (aislamiento) con triple extrusión SFS (Skin-Foam-Skin) la cual consiste en aplicar tres capas de dieléctrico sobre el conductor central en una sola operación de fabricación.
• La primer Capa (Skin) está formada por una capa delgada de polietileno sólido la cual provee una excelente adherencia del aislamiento con el conductor y previene la introducción de humedad entre los mismos.
• La Segunda Capa (Foam) está formada por polietileno espumado a través de inyección de nitrógeno aplicada sobre la primer capa, la cual provee una constante dieléctrica baja, mejores características eléctricas e incrementa la velocidad de propagación.
• La Tercer Capa (Skin) está formada por una capa delgada de polietileno sólido aplicada sobre la segunda capa, la cual provee un acabado liso mejorando las propiedades mecánicas y facilitando la actividad de conectorización.

Información complementaria

• Capacitancia Nominal : 16.2 pF/ft
• Impedancia Característica : 75 +/- 3 ohms
• Velocidad de Propagación Nom. : 82%
• Pérdidas por Retorno (SRL) : 20 dB min.
• Máx. Voltaje de Op. : 300 V RMS Temperatura de Op. : 75°C
• Conductor Central : 18 AWG CCS o Cobre
• Aislamiento : Polietileno espumado (Sistema SFS). .
• Blindaje : Cinta Aluminizada (APA) (Al-Polipropileno-Al) + Malla de aluminio.
• Cobertura de Malla : 40%, 60%, 90% o de acuerdo a requerimiento del cliente.
• Cubierta : PVC retardante a la flama.
• Color : Negro o de acuerdo a requerimiento del cliente.

* Bobina de 100 metros.

** Un modelo alternativo : RG6-CCS
