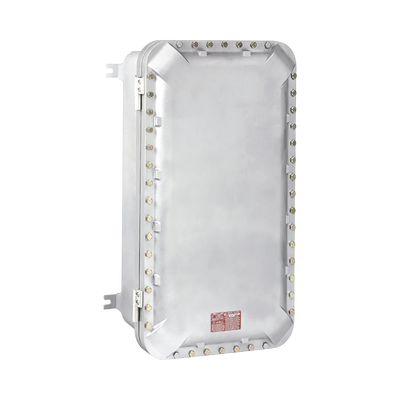

Descripción
Aplicaciones:
- Ubicaciones que se vuelven peligrosas debido a la presencia de gases o vapores inflamables, polvos combustibles o fibras inflamables fácilmente y volátiles y areas que estan sujetas climas corrosivos y húmedos.
- Adecuados para Refinerías de Petróleo, Plantas Químicas y Petroquímicas con procesos interiores y exteriores.
- Aplicaciones que requieren empalme, extracción y caja de empalmes.
- Gabinetes para albergar estaciones de control, contadores, relevadores, arrancadores, interruptores, bloques de terminales, otros equipos y dispositvos.
- Aplicaciones globales (ATEX/IECEx) los gabinetes están disponibles para aplicaciones globales con el sufijo CEN.
- Los gabinetes estan disponibles en blanco o con modificaciones de fabrica, opciones y accesorios.
Características:
- Color: Gris
- Tamaño: 18 x 24 x 10 in (W x L x D)
- Dimensiones Internas
- Platina Interna: 16.38 x 22.13 in (416.1 x 562.1 mm)
- Dimensiones externas
- Alto: 28.38 in
- Largo: 13.75 in
- Ancho: 22.38 in
- Dimensiones para dispositivos
- 17.23 x 23.23 x 10 in (437.6 x 590 x 254 mm)
- Peso: 118.04 kgs
- Fabricado de Aluminio fundido libre de cobre. Alta resistencia, más ligero en peso, resistente a la corrosión.
- Menos pernos en cubierta. Su diseño asistido por computadora reduce el número de pernos de la tapa, eliminando los pernos de la esquina. Reduciendo tiempo de instalación y mantenimiento.
- Anillo 'O' de Nitrilo (BUNA-N) alrededor de los pernos para evitar que el agua se filtre dentro del gabinete, IP 66 & tipo 4.
- Argollas de montaje ductiles. Las argolla son hechas de aleacion de aluminio dúctil para ajustarse a superficies de montaje irregulares sin dañar el gabinete.
- Tamaños de gabinetes desde 8x12x6 y más grandes están equipados con argollas de montaje bidireccionales que pueden ser colocados vertical o horizontalmente para facilitar el montaje.
- Tamaños de gabinetes desde 8x12x6 y más grandes son suministrados con bisagras montadas en el lado izquierdo. Los gabinetes más pequeños están perforados para la instalación de 2 montajes Killark HINGE-9 o pueden ser intalados como fabrica agregando SU2. Para ubicar las bisagras en otras posiciones se debe especificar al ordenar.
- Las opciones incluyen ventanas de visualización, operadores de control, manijas giratorias, manijas de disyuntores, aberturas de conductos NPT y aberturas de prensaestopas métricas.
Materiales / Acabado:
- Gabinetes: Aluminio libre de Cobre (menos del 4/10 de 1%)
- Bisagras: Aluminio con acero inoxidable.
- Pernos de cubierta de acero.
- Placas de montaje opcionales: Lámina de Aluminio.
- Ventanas Opcionales: Vidrio templado sodocálcico.
- Pintura de laca de Aluminio con acabado estándar.
Certificaciones:
- Clasificaciones para áreas peligrosas:
- Clase I, Divisiones 1 & 2, Grupos B,C,D
- Clase I, Zonas 1 & 2, Grupos IIB + H2, IIA
- Clase II, Divisiones 1 & 2, Grupos E,F,G
- Clase III, Divisiones 1 & 2
- Número de archivo ATEX PTB 07 ATEX 1025U / PBT 07 ATEX 1024
- Número de archivo CSA LR11716
- Número de archivo IECEx IEC E x 07.0022U / IEC E x 07.0023
- Clasificación NEMA 3, 4, 4X
- Número de archivo UL E10514 / E83696 / E12379
