Descripción
El calibrador multifunción portátil simplifica el trabajo de calibración

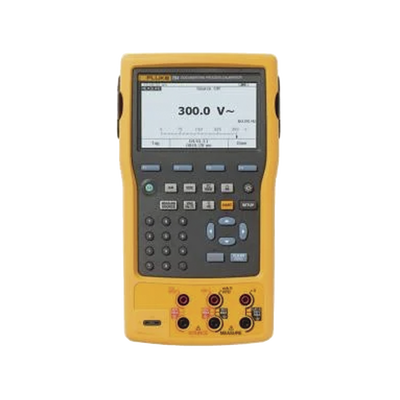

Ya sea que esté calibrando instrumentos, solucionando un problema o realizando un mantenimiento de rutina, el Fluke 754 con comunicación HART® puede ayudarlo a hacer el trabajo más rápido. Realiza muchas tareas diferentes rápidamente y es el único calibrador de procesos que debe llevar consigo. Este calibrador con comunicación integrada, confiable y resistente es ideal para calibrar, mantener y solucionar problemas de transmisores inteligentes HART y otros instrumentos.
Capacidades de medición y fuente:
- Voltaje CA/CC
- Lazo de mA con alimentación de lazo de 24 V
- Presión
- Termopares y RTD
- Frecuencia
- Resistencia
Funcionamiento mejorado del calibrador de procesos
Con la pantalla doble de color blanco brillante, podrá leer simultáneamente los parámetros obtenidos y medidos. La batería recargable de iones de litio ofrece hasta 10 horas de uso ininterrumpido, lo que le permite completar una tarea tras otra sin necesidad de detenerse, y también incluye capacidades de alimentación de CA directa si es necesario. Finalmente, comuníquese con los transmisores digitales inteligentes HART directamente a través de los conectores de medición de mA para una calibración perfecta con menos conexiones.
Haz más con menos
El 754 hace el trabajo de varias herramientas. Genera, simula y mide la presión, la temperatura y las señales eléctricas con un dispositivo portátil resistente. La poderosa interfaz HART incorporada puede realizar casi todas las tareas diarias que ahora realiza con un comunicador digital separado. Puede manejar transmisores RTD de pulso rápido y PLC, con pulsos tan cortos como 1 ms. El 754 también mide/genera presión usando cualquiera de los módulos de presión de la serie 750P de Fluke como referencia y cuenta con muchas características adicionales como:
- Auto-paso y rampa personalizados
- Unidades personalizadas
- Valores introducidos por el usuario durante la prueba
- Pruebas de interruptores de uno y dos puntos
- Prueba de flujo de DP de raíz cuadrada
- Retardo de medición programable
Descargar procedimientos, listados e instructivos
El 754 es un calibrador documentador multifunción potente que puede usar para descargar procedimientos, listas e instrucciones creadas con software, o cargar datos para imprimir, archivar y analizar. La herramienta puede contener hasta una semana completa de procedimientos descargados y resultados de calibración y ofrece compatibilidad con muchos software de gestión de activos. Los usuarios también pueden crear y ejecutar procedimientos automatizados tal como se encuentran o como se dejan para cumplir con los programas o reglamentos de calidad, y registrar y documentar los resultados.
Para la documentación, el 754 automatiza los procedimientos de calibración y captura sus datos. Y, por supuesto, lo ayuda a cumplir con estándares rigurosos como las normas ISO 9000, FDA, EPA y OSHA. Además, la pantalla gráfica, la batería de iones de litio para una vida útil más prolongada, el puerto USB y los accesorios lo ayudan a trabajar de manera más inteligente y rápida.
| Precisión de la medición | |||||
| Voltaje CC | Rango/Resolución | 1 año | 2 años | ||
| 100.000mV | 0,02 % + 0,005 mV | 0,03 % + 0,005 mV | |||
| 3,00000 V | 0,02% + 0,00005 V | 0,03% + 0,00005 V | |||
| 30.0000 V | 0,02% + 0,0005 V | 0,03 % + 0,0005 V | |||
| 300,00 V | 0,05 % + 0,05 V | 0,07 % + 0,05 V | |||
| Voltaje CA | 3,000 V (40 Hz a 500 Hz) / 0,001 V | 0,5 % + 0,002 V | 1,0% + 0,004 V | ||
| 30,00 V (40 Hz a 500 Hz) / 0,01 V | 0,5 % + 0,02 V | 1,0 % + 0,04 V | |||
| 300,0 V (40 Hz a 500 Hz) / 0,1 V | 0,5 % + 0,2 V | 1,0 % + 0,2 V | |||
| CC actual | 30.000mA | 0,01% + 5 uA | 0,015% + 7 uA | ||
| 110,00mA | 0,01% + 20 uA | 0,015% + 30 uA | |||
| Resistencia | 10.000 Ω | 0,05 % + 50 mΩ | 0,07 % + 70 mΩ | ||
| 100,00 Ω | 0,05 % + 50 mΩ | 0,07 % + 70 mΩ | |||
| 1,0000 kΩ | 0,05 % + 500 mΩ | 0,07 % + 0,5 Ω | |||
| 10.000 kΩ | 0,1% + 10 Ω | 0,15 % + 15 Ω | |||
| Frecuencia | 1,00 a 110,00 Hz / 0,01 Hz | 0,05 Hz | |||
| 110,1 a 1100,0 Hz / 0,1 Hz | 0,5 Hz | ||||
| 1,101 a 11,000 kHz / 0,001 kHz | 0,005kHz | ||||
| 11,01 a 50,00 kHz / 0,01 kHz | 0,05kHz | ||||
| Precisión de fuente | |||||
| 1 año | 2 años | ||||
| Voltaje CC | 100.000mV | 0,01 % + 0,005 mV | 0,015 % + 0,005 mV | ||
| 1,00000 V | 0,01 % + 0,00005 V | 0,015 % + 0,0005 V | |||
| 15,0000 V | 0,01 % + 0,0005 V | 0,015 % + 0,0005 V | |||
| CC actual | 22.000 mA (fuente) | 0,01 % + 0,003 mA | 0,02 % + 0,003 mA | ||
| Sumidero de corriente (simular) | 0,02 % + 0,007 mA | 0,04 % + 0,007 mA | |||
| Resistencia | 10.000 Ω | 0,01 % + 10 mΩ | 0,015 % + 15 mΩ | ||
| 100,00 Ω | 0,01 % + 20 mΩ | 0,015 % + 30 mΩ | |||
| 1,0000 kΩ | 0,02 % + 0,2 Ω | 0,03 % + 0,3 Ω | |||
| 10.000 kΩ | 0,02 % + 3 Ω | 0,03 % + 5 Ω | |||
| Frecuencia | 0,1 a 10,99 Hz | 0,01 Hz | |||
| 0,01 a 10,99 Hz | 0,01 Hz | ||||
| 11,00 a 109,99 Hz | 0,1 herzios | ||||
| 110,0 a 1099,9 Hz | 0,1 herzios | ||||
| 1.100 a 21.999kHz | 0,002kHz | ||||
| 22.000 a 50.000kHz | 0,005kHz | ||||
| Datos técnicos | |||||
| Funciones de registro de datos | Funciones de medida | Voltaje, corriente, resistencia, frecuencia, temperatura, presión | |||
| Tasa de lectura | 1, 2, 5, 10, 20, 30 o 60 lecturas/minuto | ||||
| Longitud máxima de registro | 8000 lecturas (7980 para 30 o 60 lecturas/minuto) | ||||
| Funciones de rampa | Funciones de origen | Voltaje, corriente, resistencia, frecuencia, temperatura | |||
| Tasa | 4 pasos/segundo | ||||
| Detección de viaje | Continuidad o voltaje (la detección de continuidad no está disponible cuando se genera corriente) | ||||
| Función de potencia de bucle | Voltaje | Seleccionable, 26 V | |||
| Exactitud | 10%, 18 V mínimo a 22 mA | ||||
| Corriente máxima | 25 mA, protegido contra cortocircuitos | ||||
| Voltaje máximo de entrada | 50 V CC | ||||
| Funciones de paso | Funciones de origen | Voltaje, corriente, resistencia, frecuencia, temperatura | |||
| paso manual | Paso seleccionable, cambio con botones de flecha | ||||
| paso automático | Totalmente programable para función, retardo de inicio, valor de paso, tiempo por paso, repetición | ||||
| Especificaciones ambientales | |||||
| Temperatura de funcionamiento | -10°C a +50°C | ||||
| Temperatura de almacenamiento | -20°C a +60°C | ||||
| Resistencia al polvo/agua | Cumple con IP52, IEC 529 | ||||
| Altitud de funcionamiento | 3000 m sobre el nivel medio del mar (9842 pies) | ||||
| Especificaciones de seguridad | |||||
| Aprobaciones de agencias | CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111 y EN610-1:1993 | ||||
| Especificaciones Mecánicas y Generales | |||||
| Tamaño | 136 x 245 x 63 mm (5,4 x 9,6 x 2,5 pulgadas) | ||||
| Peso | 1,2 kg (2,7 libras) | ||||
| Baterías | Batería interna Li-ion: 7,2 V, 4400 mAh, 30 Wh | ||||
| Duración de la batería | >8 horas típico | ||||
| Cambio de batería | Reemplace sin abrir el calibrador; no se requieren herramientas | ||||
| Conexiones de puerto lateral | Conector del módulo de presión | ||||
| Conector USB para interfaz a su PC | |||||
| Conector de instrumento digital (HART) | |||||
| Conexión para cargador/eliminador de batería opcional | |||||
| Capacidad de almacenamiento de datos | 1 semana de resultados de procedimientos de calibración | ||||
| especificaciones de 90 días | El intervalo de especificación estándar para la serie 750 es de 1 y 2 años. | ||||
| La medición típica de 90 días y la precisión de la fuente se pueden estimar dividiendo las especificaciones de '% de lectura' o '% de salida' de un año por 2. | |||||
| Las especificaciones de piso, expresadas como '% de la escala completa' o 'recuentos' u 'ohmios', permanecen constantes. | |||||
| Temperatura, detectores de temperatura de resistencia | |||||
| Grados o % de lectura - Tipo (α) | Rango °C | Medida °C 1 | |||
| 1 año | 2 años | ||||
| 100 Ω punto (385) | -200 a 100 100 a 800 |
0,07°C 0,02% + 0,05°C |
0,14°C 0,04% + 0,10°C |
||
| 200 Ω punto (385) | -200 a 100 100 a 630 |
0,07°C 0,02% + 0,05°C |
0,14°C 0,04% + 0,10°C |
||
| 500 Ω punto (385) | -200 a 100 100 a 630 |
0,07°C 0,02% + 0,05°C |
0,14°C 0,04% + 0,10°C |
||
| 1000 Ω punto (385) | -200 a 100 100 a 630 |
0,07°C 0,02% + 0,05°C |
0,14°C 0,04% + 0,10°C |
||
| 100 Ω punto (3916) | -200 a 100 100 a 630 |
0,07°C 0,02% + 0,05°C |
0,14°C 0,04% + 0,10°C |
||
| 100 Ω punto (3926) | -200 a 100 100 a 630 |
0,08°C 0,02% + 0,06°C |
0,16°C 0,04% + 0,12°C |
||
| 10 Ω Cu (427) | -100 a 260 | 0,2°C | 0,4°C | ||
| 120 Ω Ni (672) | -80 a 260 | 0,1°C | 0,2°C | ||
| Fuente de corriente | Fuente °C | Corriente admisible 2 | |||
| 1 año | 2 años | ||||
| 1mA | 0,05°C 0,0125% + 0,04°C |
0,10°C 0,025% + 0,08°C |
0,1 mA a 10 mA | ||
| 500 μA | 0,06°C 0,017% + 0,05°C |
0,12°C 0,034% + 0,10°C |
0,1 mA a 1 mA | ||
| 250 μA | 0,06°C 0,017% + 0,05°C |
0,12°C 0,034% + 0,10°C |
0,1 mA a 1 mA | ||
| 150 μA | 0,06C 0,017% + 0,05°C |
0,12 C 0,034% + 0,10°C |
0,1 mA a 1 mA | ||
| 1mA | 0,05°C 0,0125% + 0,04°C |
0,10°C 0,025% + 0,08°C</ |
|||
