Descripción

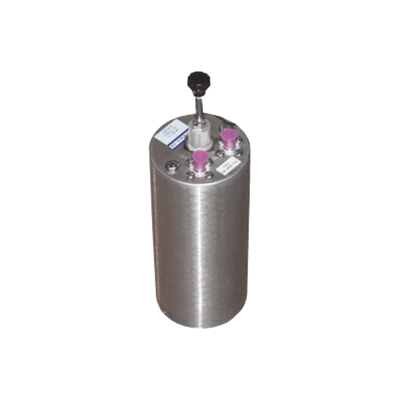

Cavidad Pasa-Banda, 806-960 MHz, 100 Watt, BNC Hembra.
- El filtro Cavidad pasa-Banda, deja pasar una estrecha banda de frecuencias y atenúa todas las demás con una atenuación creciente por encima y por debajo de la frecuencia de paso.
- Es equivalente a un circuito sintonizado en paralelo y se utiliza con mayor frecuencia para la limpieza general de espurias en transmisores o para agudizar la selectividad del extremo frontal de un solo receptor con o sin amplificación.
- Las cavidades de paso de banda de TX-RX (4", 6", 8"y 10") tienen características de selectividad ajustables (bucles giratorios) para permitir un intercambio entre la pérdida de inserción (0.5-3.0 dB) y la selectividad (ajuste de pérdida por inserción).
- Existentes varios modelos de baja pérdida y alto rechazo a elegir.
- Todos los ensambles de placa / conector de bucle están chapados en plata o Alballoy® para una baja IM.
- La construcción de cavidad soldada, sonda y bucles ajustables, chapados en plata proporcionan características superiores de paso y rechazo.
Especificaciones:
- Rango de Frecuencia: 806-960 MHz.
- Máxima potencia por cavidad: 100 Watt.
- Impedancia: 50 Ohm.
- VSWR: 1.25:1
- Lambda Eléctrica de la Cavidad: 1/4 de Onda.
- Rango de Temperatura: -30 ºC a +60 ºC.
- Dimensión de la Cavidad: 4" (101.6 mm) diámetro.
- Altura: 6.5" (165.1 mm).
- Conectores: BNC Hembra.
- Peso de Envío: 3 lbs (1.362 kgs).
*Pregunte por tiempo de entrega.
