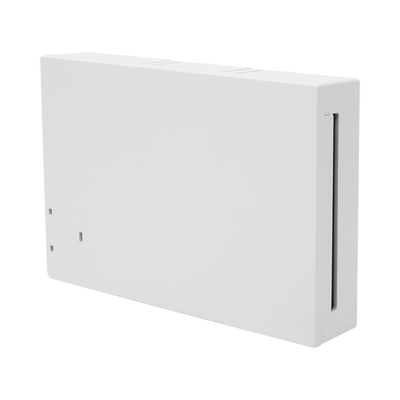

Modulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionales
Tabla de configuración de direcciones:
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
- Módulo de 4 relés SPDT (Forma C) para ampliación de salidas
- Interfaz por línea de teclado con comunicación supervisada
- Direccionamiento único mediante DIP switch (hasta 15 direcciones)
- Detección de corte de cable y supervisión de comunicación
- Opción de montaje interno o remoto con protección de tapa
- Programable por el instalador según requerimientos
- Dimensiones: 6-7/16' W x 4-1/4' H x 1-1/4' D (163mm x 108mm x 32mm)
- Montaje: Horizontal o vertical con tornillos autoperforantes
- Tipo de alambrado: Bloque de terminales TB1 (4 posiciones) o conector de 4 pines
- Voltaje de entrada: 12VDC nominal (10-14VDC)
- Corriente de entrada: 15mA en espera + 40mA por relé activo
- Capacidad de contacto: 2A máximo a 28VDC/AC (cargas resistivas)
- Direccionamiento: DIP switch (posiciones 2-5) con 16 direcciones posibles
- Protección de tapa: DIP switch posición 1 (ON=desactivado, OFF=activado)
- Conexión de relés: Bloque de terminales TB2 de 12 posiciones
- Ampliación de salidas para automatización
- Control de etapas de potencia
- Activación de sirenas adicionales
- Control de dispositivos periféricos
- Sistema de alarma con comunicación supervisada
- Posición 1: Protección de tapa (ON=desactivado, OFF=activado)
- Posiciones 2-5: Selección de dirección (16 direcciones posibles)
- Dirección por defecto: 0 (posiciones 2-5 en OFF)
Tabla de configuración de direcciones:
- 0: Todos los DIP OFF
- 1: DIP 2 ON, otros OFF
- 2: DIP 3 ON, otros OFF
- 3: DIP 2 y 3 ON, otros OFF
- 4: DIP 4 ON, otros OFF
- Montaje interno en gabinete del panel de control
- Montaje remoto con protección de tapa
- Conexión mediante bloque de terminales o conector de 4 pines
- Salida de cables por lateral o parte posterior
24 meses desde la fecha de fabricación del producto o 12 meses desde la fecha de compra original, lo que ocurra primero. Cubre defectos de materiales y mano de obra bajo uso normal.
La obligación de Honeywell se limita a reparar o reemplazar el producto sin cargo. No aplica si el producto ha sido alterado o reparado por personal no autorizado.
La conexión de dispositivos no aprobados por Honeywell a un bus de comunicación del sistema anula la garantía.
