HONEYWELL HOME RESIDEO SKU 4193-SN

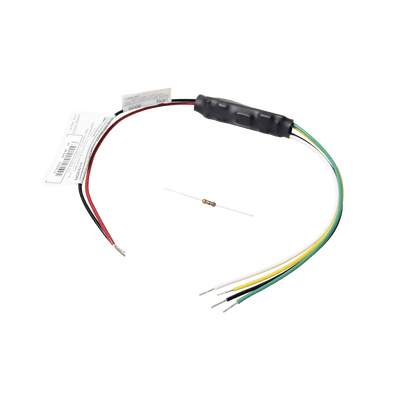

Modulo de expansión Vplex de dos zonas una supervisada con resistencia de fin de línea
Características clave
Módulo de expansión serial de dos zonas
Configurable como zona supervisada y no supervisada
Zona 1 supervisada con resistencia 10k EOLR
Diseñado para conexiones en bucle de multiplexado
Compatible con paneles VISTA-40, VISTA-50P y VISTA-100
Instalación en gabinetes o cajas de conexiones
Garantía 3 años
Entrega 48–72 hrs
Soporte técnico
708
En stock nacional
8
Puntos Pickup con Stock
3 años
Garantía HONEYWELL HOME RESIDEO
48–72 hrs
Entrega estimada
Funcionamiento
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
- Módulo de expansión serial de dos zonas para sistemas de alarma
- Configurable como una zona supervisada (10K EOLR) + una no supervisada, o dos zonas no supervisadas
- Diseñado para conexiones en bucle de multiplexado
- Mini expansor para montajes ocultos o en estaciones de jalón
- Compatible únicamente con paneles que soporten dispositivos de bucle de polling serial
- Instalación en gabinetes de paneles de control o cajas de conexiones UL Listed
- Zona 1 debe usarse en configuración supervisada para aplicaciones de incendio
- Zona 2 puede utilizarse para seguridad contra robo
- Para aplicaciones UL Burglary: unidad debe montarse a menos de 3 pies del dispositivo de alarma
Especificaciones Eléctricas
- Tensión: 8-12VDC (suministrada por el panel de control)
- Corriente: 1.5mA
Configuración de Zonas
- Zona 1: Supervisada con resistencia de fin de línea 10K
- Zona 2: No supervisada
Compatibilidad
- Vista-40
- Vista-50P
- Vista-100
- BLANCO (LOOP 1): Supervisado EOLR 10K
- ROJO (+): Alimentación positiva
- VERDE (LOOP 2): No supervisado
- NEGRO (–): Común 0V
- AMARILLO (LOOP 1): No supervisado
Hoja de datos
Especificaciones
Datos físicos y de venta. Verificados contra el catálogo oficial del fabricante.
Dimensiones (a × l × an) 1 × 15 × 22cm
Peso 0.01kg
Peso volumétrico 0.06732kg
Garantía oficial 3 años
Marca HONEYWELL HOME RESIDEO
Modelo 4193-SN
Unidad de venta Pieza
