Descripción
Los electrodos de puesta a tierra marca TOTAL GROUND deben ser instalados en conjunto con nuestro compuesto mejorador de tierra para asegurar una resistencia menor a 2 Ohm (en la mayoría de los casos) y una instalación libre de mantenimiento correctivo hasta por 20 años.
Los electrodos magnetoactivos incluyen una brújula y nivel para asegurar una integración profesional.
CARACTERÍSTICAS
.png "TG-700 - TG-700-TOTAL GROUND-Electrodo de Puesta a Tierra con Capacidad máxima de 700A - Relematic.mx")
Electrodo

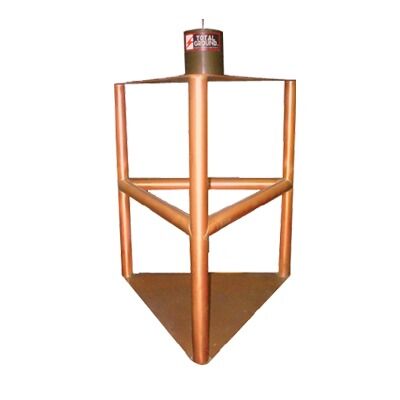

Electrodo de puesta a tierra marca TOTAL GROUND modelo TG-700. Elaborado de cobre electrolítico altamente conductivo, tratado especialmente para retardar los efectos de la corrosión.
Características
- Diseñados en forma de delta tubular.
- Soldadura con cobre electrolitico.

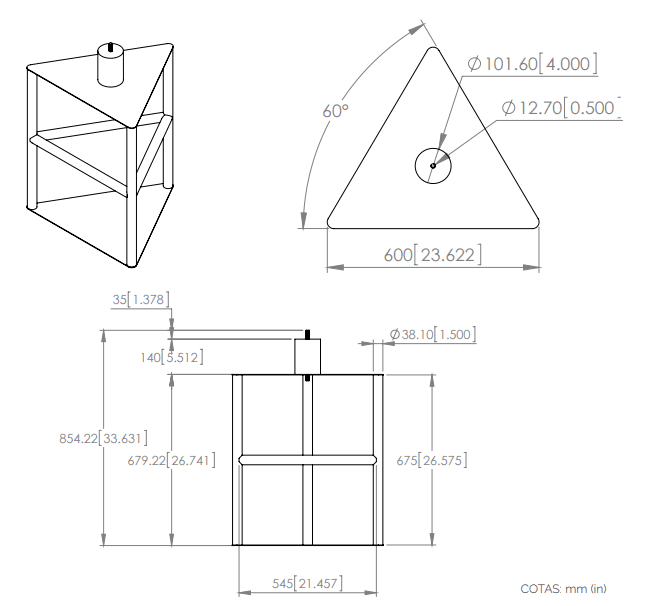

- Dimensiones 67 x 60 cm.
Filtro LCR
Incluye bobina LCR (inductivo, capacitivo y resistivo) montada en estructura.
DESCRIPCIÓN:
- Unidad de Medida: Individual.
- Descripción: Electrodo Magnetoactivo.
- Capacidad: 700 Amperes.
APLICACIONES RECOMENDADAS:
El electrodo TG-700 se utiliza para la puesta a tierra de:
- Plantas industriales.
- Transformadores. (Consultar Guía de Selección).
- Sistemas de pararrayos.
Incluye los siguientes componentes:
| Cantidad | Modelo | Descripción |
| 1 | TG700 | Electrodo. |
| 1 | -- | Brújula y nivel. |
| 1 | -- | Filtro LCR. |
Accesorios complementarios (No inlcuido):
| Cantidad | Modelo | Descripción |
| 1 | ANTIOX | Spray protector para conectores. |
| 5 | TGCR14 | Conector de Bronce. |
| 2 | TGAB21 | Conector de Varilla. |
| 1 | S1010 | Registro para electrodo. |
| 1 | SLY343BLK | Cable de cobre recubierto THW-SL Calibre 1/0 AWG. |
| 1 | TGBUSG10 | Barra de unión de 7-7/8' x 2' x 1/4' con aisladores de 1000A de capacidad. |
| 1 | TGBUE10 | Barra de unión y distribución de hilos. |
| 4 | H20HM | Saco de 11 Kg de mejorador de suelo. |
| 1 | TGC02 | Acoplador. |
