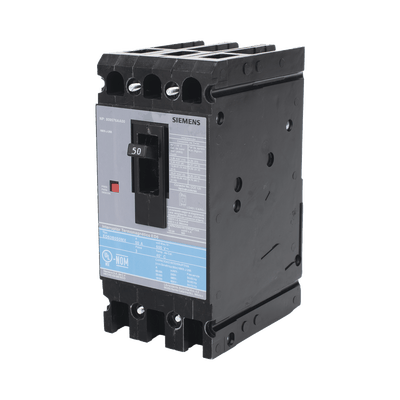

SIEMENS SKU ED63B050MX
Interruptor Termomagnético ED6 600V 3X50A, Sin zapatas principales.
Características clave
Tensión nominal 600V CA para mayor seguridad
3 polos para distribución trifásica equilibrada
Corriente nominal 50A para alta capacidad
Diseño sin zapatas principales para instalación flexible
Compatible con gabinetes N1 y N3R
Capacidad interruptiva 25kA a 240V CA
Garantía 3 años
Entrega 48–72 hrs
Soporte técnico
29
En stock nacional
6
Puntos Pickup con Stock
3 años
Garantía SIEMENS
48–72 hrs
Entrega estimada
Funcionamiento
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
- Tensión nominal: 600V CA
- Número de polos: 3 polos
- Corriente nominal: 50A
- Diseñado para montaje en gabinete tipo N1 y N3R
- Calibrado para operación a 40°C sin derating
- Compatible con frecuencias de 60Hz y 400Hz
- Conexión reversible
- Conformidad con normas: UL 489, CSA (solo 1 polo), HACR
- Rango de operación: 240-600V CA
- Temperatura de operación: -10°C a 40°C
- Capacidad interruptiva: 25kA RMS a 240V CA
- Tipo de conexiones: Zapatas de cobre (se deben pedir por aparte)
- Calibre de cable soportado: #10-1/0 AWG Cu/Al
- Peso: 2.0 lbs (0.98 kg)
- Dimensiones: 6.35' x 3.92' x 4.56' (W1 x W2 x H)
Accesorios Recomendados
- Zapatas de línea y carga: LN1E100 (se deben pedir por aparte)
- Tornillos para fijación (se deben pedir por aparte)
Capacidades de Interruptores
- CA: 25kA a 240V, 18kA a 480-600V
- CD: 10kA a 250V
Compatibilidad
- Tableros compatibles: N1, N3R, 3WLPACK, FC, SBM, P1
- Compatible con accesorios de alarma y control
- Protección de circuitos en instalaciones industriales
- Control de cargas en sistemas comerciales
- Protección de equipos sensibles a sobrecargas
- Interruptor principal en paneles de distribución
- Verificar compatibilidad con el gabinete de instalación
- Utilizar tornillos de fijación recomendados
- Asegurar conexión a tierra adecuada
- Realizar pruebas de funcionamiento después de la instalación
Hoja de datos
Especificaciones
Datos físicos y de venta. Verificados contra el catálogo oficial del fabricante.
Dimensiones (a × l × an) - × - × -cm
Peso 0.10kg
Peso volumétrico 2e-7kg
Garantía oficial 3 años
Marca SIEMENS
Modelo ED63B050MX
Unidad de venta Pieza
