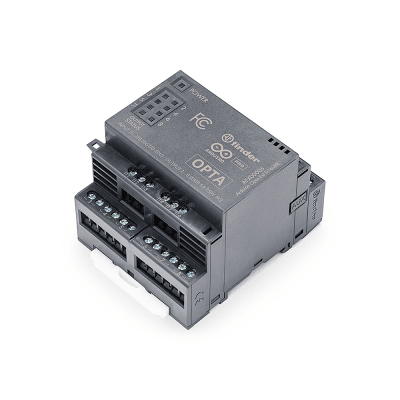

Expansión Digital Arduino Opta® / 16 Entradas Programables / 8 Relés / Electromecánicos 6A 250VAC o Estado Sólido 3A 24VDC / IP20 / Hasta 5 Módulos en Cadena / Compatible Arduino IDE y PLC IDE
La Expansión Digital Arduino Opta® es un módulo de expansión industrial diseñado para ampliar las capacidades del micro PLC Opta® con 16 entradas programables digitales/analógicas y 8 relés de salida. Desarrollado en colaboración con Finder…
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
La Expansión Digital Arduino Opta® es un módulo de expansión industrial diseñado para ampliar las capacidades del micro PLC Opta® con 16 entradas programables digitales/analógicas y 8 relés de salida. Desarrollado en colaboración con Finder®, líder en fabricación de relés, permite a profesionales escalar proyectos de automatización industrial y building automation aprovechando el ecosistema Arduino. Las entradas son configurables vía IDE como digitales (0-24V) o analógicas (0-10V/0-24V) con resolución de 14 bits. Disponible en dos variantes: EMR con relés electromecánicos 6A 250VAC y SSR con relés de estado sólido 3A 24VDC. Compatible con Arduino IDE, Arduino Cloud Editor y Arduino PLC IDE para programación IEC 61131-3.
- Variantes: Opta Ext D1608E (EMR) y Opta Ext D1608S (SSR)
- SKU: AFX00005 (EMR), AFX00006 (SSR)
- Entradas: 16 programables (0-24V digital / 0-10V o 0-24V analógico)
- Salidas EMR: 8 relés electromecánicos (250VAC - 6A)
- Salidas SSR: 8 relés de estado sólido (24VDC - 3A)
- Grado de Protección: IP20
- Certificaciones: FCC, CE, UKCA, cULus
- Temperatura Operación: -20°C a 50°C
- Número de entradas: 16 digitales/analógicas
- Voltaje entrada digital: 0-24V
- Lógica digital: VIL Max: 4VDC, VIH Min: 5.9VDC
- Corriente entrada digital: 4.12mA a 24V, 2.05mA a 10V
- Frecuencia entrada digital: 300Hz
- Voltaje entrada analógica: 0-10V o 0-24V
- Resolución analógica: 14 bit
- Valor LSB analógico: 1.733mV
- Precisión analógica: +/- 5%, repetibilidad +/- 2%
- Impedancia entrada: 5.85 kΩ
- Protección sobretensión: Sí (hasta 40V)
- Protección antipolaridad: No
- Número de salidas: 8 relés electromecánicos (NO - SPST)
- Corriente máxima por relé: 6A
- Corriente pico máxima: 10A
- Corriente continua por terminal: 6A
- Protección cortocircuito: No, requiere fusible externo
- Voltaje nominal relé: 250VAC
- Voltaje máximo relé: 400VAC
- Carga nominal AC1: 1500VA
- Carga nominal AC15 (230VAC): 300VA
- Capacidad ruptura DC1: 6A (24V), 0.2A (110V), 0.12A (220V)
- Carga mínima conmutación: 500mW (12V/10mA)
- Longitud máxima línea: 100m (sin blindaje)
- Tiempo respuesta 0→1: 5ms
- Tiempo respuesta 1→0: 3ms
- Tiempo rebote NO: 1ms
- Tiempo rebote NC: 6ms
- Durabilidad mecánica: 10 millones de ciclos (DC)
- Durabilidad eléctrica: 60 mil ciclos con carga resistiva (AC1)
- Número de salidas: 8 relés estado sólido (NO - SPST)
- Corriente máxima por relé: 3A
- Corriente pico máxima: 50A (10ms)
- Corriente continua por terminal: 3A
- Protección cortocircuito: No, requiere fusible externo
- Voltaje nominal relé: 24VDC
- Rango voltaje conmutación: 1.5-30VDC
- Voltaje bloqueo máximo: 33VDC
- Carga nominal DC13: 36W
- Corriente mínima conmutación: 1mA
- Corriente fuga estado OFF: 0.001mA max
- Caída voltaje estado ON: 0.4V max
- Tiempo respuesta 0→1: 0.02ms
- Tiempo respuesta 1→0: 0.2ms
- Vida eléctrica carga nominal: >10 millones de ciclos
- Voltaje alimentación: 12-24V
- Rango permitido: 10.2-27.6V
- Consumo potencia (12V): 3W max
- Consumo potencia (24V): 3W max
- Protección antipolaridad: Sí
- Protección sobretensión: Sí (+20%)
- Temperatura operación: -20°C a 50°C
- Grado protección: IP20
- Grado contaminación: 2 (IEC 61010)
- Módulos expansión soportados: Hasta 5
- Puerto expansión: Para cadena de módulos
- Módulos máximo en cadena: 5
- Compatibilidad IDE: Arduino Desktop IDE
- Compatibilidad Cloud: Arduino Cloud Editor
- Compatibilidad PLC: Arduino PLC IDE (IEC 61131-3)
- Librería: Arduino_Opta_Blueprint
- Ejemplos: Incluidos en librería
- Recursos online: ProjectHub, Library Reference
- Comunicación: Puerto auxiliar para conexión
- CE (EU): EN IEC 61326-1:2021, EN IEC 61010 (LVD)
- CB (EU): Sí
- WEEE (EU): Sí
- REACH (EU): Sí
- UKCA (UK): EN IEC 61326-1:2021
- FCC (US): Sí
- cULus: UL 61010-2-201
- RoHS 2: Directiva 2011/65/EU
- RoHS 3: Directiva 2015/863/EU
- Minerales conflicto: Libre de conflicto
