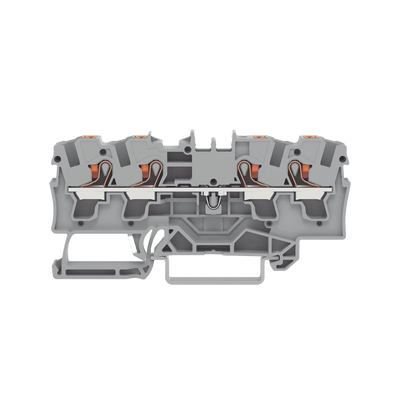

Borna de Paso / 4 Conductores / Push-in CAGE CLAMP® / 4 mm² / 32 A / 800 V / Carril DIN / ATEX IECEx / Prueba Ø4 mm
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
Borna de paso profesional para 4 conductores con tecnología Push-in CAGE CLAMP® que permite conexiones rápidas y seguras sin herramientas para conductores de hasta 4 mm². Diseñada para montaje en carril DIN 35 x 15 y 35 x 7,5 mm, cuenta con certificaciones ATEX e IECEx para uso en áreas peligrosas. Incluye orificio de prueba de Ø4 mm para mediciones sin desconexión y marcaje lateral y central para identificación. Fabricada en poliamida PA 66 con clasificación UL 94 V0 para alta resistencia al fuego y temperatura de operación desde -60°C hasta +105°C.
- Tipo: Borna de paso para 4 conductores
- Tecnología: Push-in CAGE CLAMP®
- Accionamiento: Tecla de operación
- Color: Gris con actuador naranja
- Marcaje: Lateral y central
- Orificio de prueba: Sí, Ø4 mm
- Montaje: Carril DIN 35 x 15 y 35 x 7,5 mm
- Tensión asignada IEC/EN: 800 V
- Tensión de choque: 8 kV
- Corriente asignada: 32 A
- Corriente máx. sección 4mm²: 41 A
- Tensión UL/CSA: 600 V
- Corriente UL/CSA: 30 A
- Tensión ATEX: 550 V
- Corriente ATEX: 31 A
- Corriente ATEX con puente: 30 A
- Pérdida de potencia/polo: 1.024 W
- Resistencia: 0.001 Ω
- Puntos de conexión: 4
- Potenciales: 1
- Niveles: 1
- Ranuras puenteado: 2
- Material conductor: Cobre
- Sección nominal: 4 mm²
- Conductor rígido: 0.5–6 mm² / 20–10 AWG
- Conductor rígido enchufable: 1–6 mm² / 14–10 AWG
- Conductor flexible: 0.5–6 mm² / 20–10 AWG
- Conductor flexible con puntera: 0.5–4 mm² / 20–12 AWG
- Conductor flexible enchufable: 1.5–4 mm² / 18–12 AWG
- Longitud pelado: 11–13 mm / 0.43–0.51 in
- Dirección cableado: Frontal
- Anchura: 6.2 mm / 0.244 in
- Altura: 78.7 mm / 3.098 in
- Profundidad desde carril: 32.9 mm / 1.295 in
- Peso: 11.3 g
- Material aislamiento: Poliamida (PA 66)
- Clase inflamabilidad UL 94: V0
- Carga de fuego: 0.273 MJ
- Color actuador: Naranja
- Temp. procesamiento: -35°C a +85°C
- Temp. servicio: -60°C a +105°C
- IEC/EN 60947-7-1: DEKRA Certification B.V.
- CSA C22.2: DEKRA Certification B.V.
- UL 1059: Underwriters Laboratories Inc.
- KEMA/KEUR: DEKRA Certification B.V.
- ATEX: PTB 18 ATEX 1006 U
- IECEx: PTB 18.0013U
- CCC: CNEX
- INMETRO: TÜV Rheinland do Brasil
- Marina ABS/BV/DNV/LR: Aprobado
