DKS DOORKING SKU 1601-010

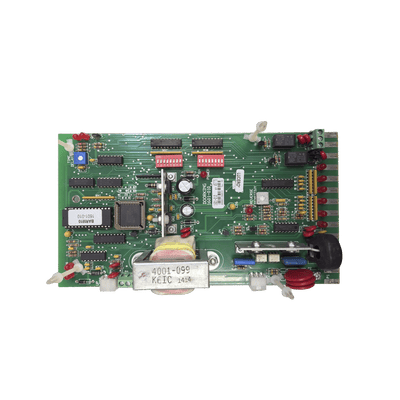

Tablilla de refacción para barreras Doorking 1601 / 1602 / 1603
Para configuraciones avanzadas, instalación y seguridad, consultar el manual de instalación/usuario de DoorKing, y el manual de bucles de detección.
Características clave
Compatibilidad con modelos 1601, 1602 y 1603
Material resistente a intemperie y alta durabilidad
Configuración vía interruptores DIP precisos y versátiles
Conexión para sensores de contacto y no contacto
Temporizador automático ajustable de 1 a 59 segundos
Función de reversa con retardo de 0.5 segundos
Garantía 5 años
Entrega 48–72 hrs
Soporte técnico
17
En stock nacional
7
Puntos Pickup con Stock
5 años
Garantía DKS DOORKING
48–72 hrs
Entrega estimada
Funcionamiento
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
- Modelo: 1601010
- Compatibilidad: Barreras Doorking modelos 1601, 1602
- Aplicación: Control de acceso vehicular
- Material: Resistente a intemperie
- Instalación: Montaje en pad de concreto
- Voltaje: 115 VAC
- Conexión: Alta tensión (requiere conexión a tierra)
- Interruptores DIP: Configuración de funciones
- Conexión de sensores: Terminales para sensores de contacto y no contacto
- SW1-1: Modelo 1601 (OFF), 1602 (ON)
- SW1-7: Temporizador automático (1-59 segundos)
- SW2-4: Funcionamiento de bucle de bajada
- SW1-5: Activación de relé (DOWN loop o UP loop)
Dimensiones
- Montaje: Pad de concreto (48h curado)
- Altura de sensor: 21' típico, 27.5' máximo
- Conducción: 4' mínimo sobre el suelo
Seguridad
- Requiere conexión a tierra
- Reversa con retardo de 0.5 segundos
- Requiere área despejada para operación manual
- Separación de acceso peatonal
Aplicaciones
- Carriles de entrada vehicular
- Control de tráfico unidireccional
- Instalación con bucles de detección
- Operación con sensores ópticos
Configuración DIP-Switch
- SW1-1: 1601 (OFF), 1602 (ON)
- SW1-7: Temporizador automático (1-59 seg)
- SW2-4: Función bucle/reversa
- SW1-5: Relé activado por bucle
Funciones Principales
- Parada durante ciclo de bajada
- Memoria múltiple de entradas
- Prueba automática de funcionamiento
- Uso de 360° o 180° de engranaje
Conexiones
- Bucle de detección (no incluido)
- Conector para detector de bucle
- Conexión para antena externa
- Conexión para sensores de seguridad
- Verificar configuración DIP-Switch antes de encender
- Permitir curado completo del concreto (48 horas)
- Montar el brazo con operador en posición de bajada
- Verificar conexiones eléctricas y conexión a tierra
- Consultar manual de instalación para configuraciones avanzadas
- Nunca usar para acceso peatonal
- Evitar operación manual sin asegurar área despejada
- No modificar configuración sin apagar el equipo
- Mantener manual de instalación para referencia
- No instalar en áreas con interferencia eléctrica
Manual de Referencia
Para configuraciones avanzadas, instalación y seguridad, consultar el manual de instalación/usuario de DoorKing, y el manual de bucles de detección.
Ubicación
Fabricado por DoorKing, Inc. en Estados Unidos (120 S. Glasgow Avenue, Inglewood, CA 90301)
Referencia
Documento de referencia: 1601-366-F-7-16
Hoja de datos
Especificaciones
Datos físicos y de venta. Verificados contra el catálogo oficial del fabricante.
Dimensiones (a × l × an) 7 × 29 × 23cm
Peso 0.01kg
Peso volumétrico 0.9135kg
Garantía oficial 5 años
Marca DKS DOORKING
Modelo 1601-010
Unidad de venta Pieza
